GXL-RS 荷重元轉換器

 Last update:

首頁 荷重元轉換器 GXL-RS 荷重元轉換器

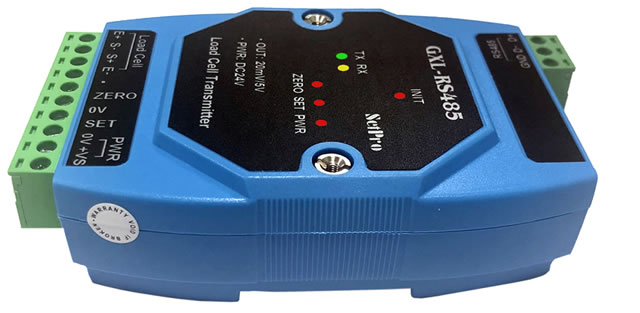

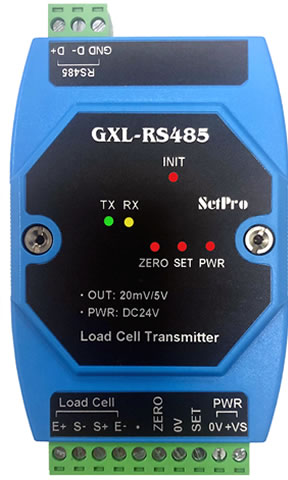

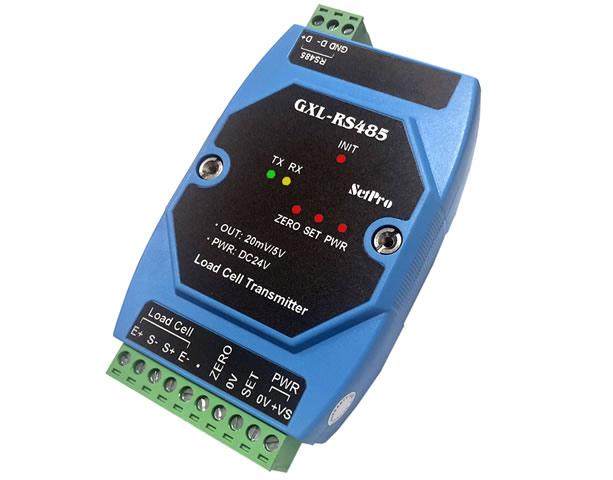

GXL-RS 荷重元轉換器

  • 荷重元輸入訊號轉換成串口通訊輸出

 列印


連線架構
GXL-RS 荷重元轉換器，系統架構

選購型號
荷重元串口輸出 選購型號


產品規格
項目 規格
輸入範圍 ±4mV/V
輸出訊號 RS232 / RS422 / RS485
荷重元加載電壓 DC 5V
取樣速率 80次/秒
解析度 18 Bits
串口輸出頻率 10次/秒
工作環境 0℃~60℃, 相對濕度5%~95%
工作電源 DC 5/12/24V 50mA
外觀尺寸 124 x 72 x 35 mm


端口接腳

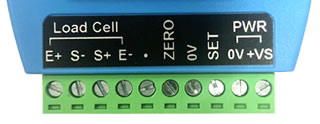

 輸入端 (荷重元)
GXL-RS 荷重元轉換器 輸入端

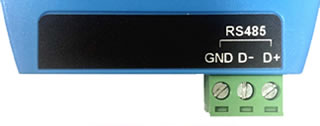

 輸出端 (通訊埠)
GXL-RS 荷重元轉換器 輸出端


操作說明

通訊埠出廠設定 9600, none, 8, 1

輸入端【ZERO】端子與【0V】端子短接，目前值歸零
輸入端【SET】端子與【0V】端子短接
通訊埠，設定讀/寫命令：
　　1. $pv?\r\n (讀取目前值)
　　2. $zero\r\n (設定 Zero)
　　3. $zero?\r\n (讀取 Zero)
　　4. $span=\r\n (設定 Span)
　　5. $span?\r\n (讀取 Span)
　　6. $unit=\r\n (設定單位)
　　7. $unit?\r\n (讀取單位)
　　8. $sample=\r\n (設定平均取樣次數)
　　9. $sample?\r\n (讀取平均取樣次數)
　　10. $point=\r\n (設定小數點位置)
　　11. $point?\r\n (讀取小數點位置)
　　12. $list?\r\n (讀取設定值)
　　13. $reset\r\n (恢復出廠設定值)



測試軟體

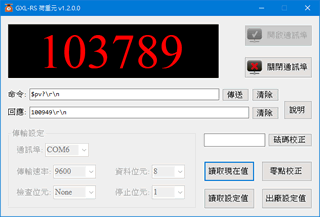

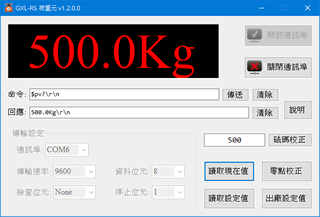

GXL-RS 荷重元 Load Cell 測試軟體

GXL-RS 荷重元 Load Cell 測試軟體　　GXL-RS 荷重元轉換器 測試軟體 測試軟體下載 (39.5KB)


顯示器
可以搭配 MXA-ASC 顯示器，顯示當前的資料。

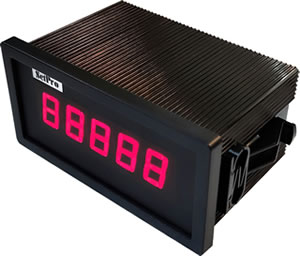

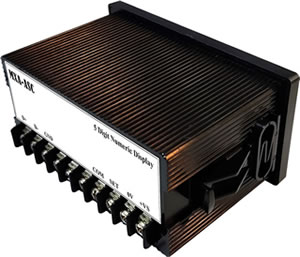

GXL-RS 荷重元顯示器    MXA-ASC 數值顯示器

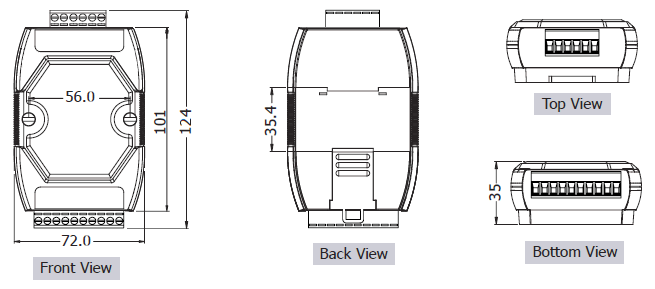

尺寸圖
GXL-RS 荷重元轉換器 尺寸圖
